深圳市誠控電子數模轉換器8路模擬量輸入4路開關量輸出模塊DAM-6081
簡介：

DAM-6081模塊是全新一代基于嵌入式系統的模塊式數據采集器，采用標準DIN35導軌安裝方式，現場安裝簡單，使用靈活；應對各種現場應用。模塊配置有RS485接口，可單獨與PC或PLC通信，也可以與多個485模塊組網使用。

DAM-6081是集模擬量輸入、開關量輸出于一體的混合型數據采集器，可采集8路單端模擬信號，同時，模塊也可以帶有4路開關量輸入接口；模塊采用高性能12位AD芯片，通過電路處理及軟件特殊算法最終采集測量精度優于±0.2%。適用于采集工業現場的各種電壓和電流信號。

DAM-6081采用先進的磁隔離技術，有效保障數據采集的速度、可靠及安全。
產品特性：

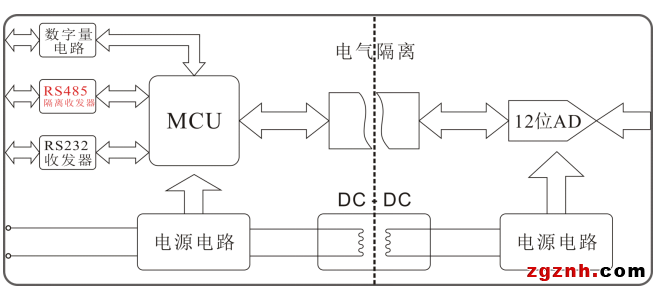

模塊工作原理圖：

     輸入輸出隔離

產品針對工業應用設計：通過DC-DC變換，實現測量電路和主控電路電源隔離；同時控制單元與通訊單元采用光電隔離技術實現電氣隔離，達到電源、通訊、采集三端隔離的目的；有效保障數據采集可靠及安全。

 通信隔離

產品采用RS485/232隔離電路，將通信與系統單獨隔離開，消除通信設備之間共模干擾

 浪涌保護

模塊配有瞬態抑制電路，能有效抑制各種浪涌脈沖，保護模塊在惡劣的環境下可靠工作。

 開關量輸出

DAM-6081模塊最多可以配置4路開關量輸出通道，可以用于控制輸出、安全報警輸出等。

 開關量輸出

◆開關量輸出通道數：4路（DAM-6081）

◆開關量輸出方式：NPN三極管

◆開關量能力：40V  350mA

◆開關量輸出瞬間極限：55V  2A

開關量輸出接線圖：

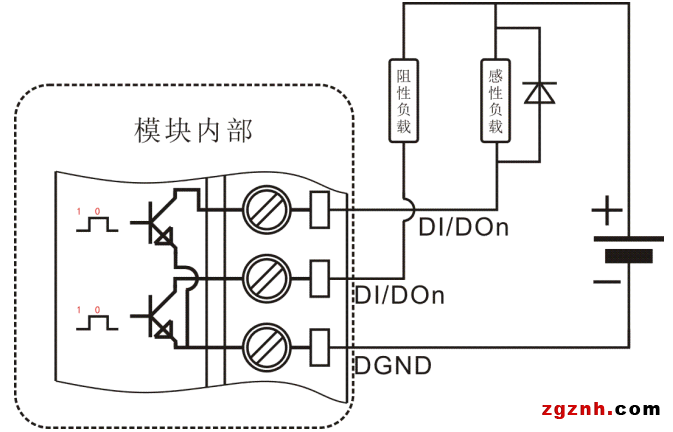

DAM-6081開關量輸出接線示意圖

DAM-6081模塊開關量輸出采用NPN三極管集電極開路輸出，輸出有效電平為低電平；當對相應端口寫“0”時輸出有效，三極管導通；當對相應端口寫“1”時輸出無效，三極管關斷。

當輸出負載為感性負載時（如繼電器），為防止負載在關斷時產生高壓放電，需要在負載兩端并一個續流二極管。

 模擬輸入

所謂模擬量信號是指連續的，任何時刻可為任意一個數值的信號，例如我們常見的溫度、壓力、流量等信號。對于工業控制現場常見的模擬量信號，可以通過傳感器獲取其值的變化，為獲取傳感器的輸出值就需要采用模擬量輸入模塊。DAM-6081模塊配置有8路模擬量輸入。

模擬量輸入接線

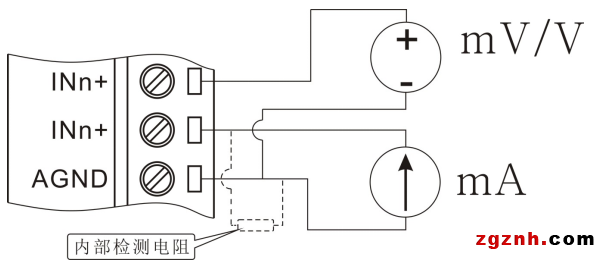

DAM-6081模擬量輸入接線示意圖

DAM-6081模擬輸入為單端輸入，模塊所有模擬地(AGND)都連接在一起；AGND即為模塊所有模擬信號輸入地，為了提高模塊檢測精度，請盡量就近接地。

電壓信號與電流信號可以直接接入模塊檢測，采集電流需要注意的是在定貨時需告知模塊用于采集電流信號，這樣模塊在出廠時會在模塊內部放置高精度電流檢測電阻且出廠時用標準電流信號校準。

 Custom-ASCII數據格式

使用Custom-ASCII命令讀取模塊數據時模塊直接以ASCII碼返回轉換結果，其單位為量程單位，如：量程是0～20mA，那么返回?cái)?shù)據的單位為mA，下面以列表舉例說明：

 RS485連接

DAM-6081模塊支持標準RS485接口（具體標準參見RS485規范）。

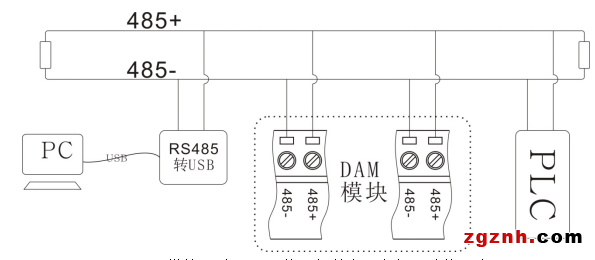

DAM模塊通過RS485接口與其它設備組網連接示意圖

DAM-6081模塊通信模式通常為主從模式（一問一答模式）；主機通過通信接口發送命令給模塊，模塊在接收到正確命令之后做出相應響應。

DAM-6081也可以通過命令將模塊設置為模塊主動模式（模塊主動發送數據給主機），時間間隔可由用戶設置，主動發送數據時間范圍為：100～999999mS。此模式不能應用于多模塊組網工作，否則將引起總線沖突。

 通信地址

模塊通信地址范圍為01～FF(1～255)，模塊地址出廠設置為01；模塊通信地址可以由用戶根據現場需要通過命令修改，具體方法參見相應命令。

 通信速率

模塊RS232/RS485支持波特率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；模塊出廠默認波特率為9600bps，模塊通信速率可以由用戶根據現場需要通過命令修改，具體方法參見配置說明

 通信協議

DAM模塊支持Custom-ASCII協議(自定義的ASCII協議)，用戶可以通過簡單的ASCII命令方便的讀取測量數據和配置模塊參數，比如配置地址（0x01～0xFF）、波特率。

 Modbus技術已成為一種工業標準。其通訊主要采用RS232，RS485等其他通訊媒介。它為用戶提供了一種開放、靈活和標準的通訊技術，降低了開發和維護成本。 Modbus通訊協議由主設備先建立消息格式，格式包括設備地址、功能代碼、數據地址和出錯校驗。從設備必需用Modbus協議建立答

       Modbus技術已成為一種工業標準。它是由誠控電子有限公司制定并開發的。其通訊主要采用RS232，RS485等其他通訊媒介。它為用戶提供了一種開放、靈活和標準的通訊技術，降低了開發和維護成本。

       Modbus通訊協議由主設備先建立消息格式，格式包括設備地址、功能代碼、數據地址和出錯校驗。從設備必需用Modbus協議建立答復消息，其格式包含確認的功能代碼，返回?cái)?shù)據和出錯校驗。如果接收到的數據出錯，或者從設備不能執行所要求的命令，從設備將返回出錯信息。

    Modbus通訊協議擁有自己的消息結構。不管采用何種網絡進行通訊，該消息結構均可以被系統采用和識別。利用此通信協議，既可以詢問網絡上的其他設備，也能答復其他設備的詢問，又可以檢測并報告出錯信息。

    在Modbus網絡上通訊期間，通訊協議能識別出設備地址，消息，命令，以及包含在消息中的數據和其他信息，如果協議要求從設備予以答復，那么從設備將組建一個消息，并利用Modbus發送出去。
