與傳統拉刀相比，旋轉拉刀更適合加工深孔或復雜形狀。

 能夠減少加工過程中的振動，提高表面質量。



   意大利BM旋轉拉刀注意事項

刀具的剛性和穩定性對加工質量至關重要。

 加工過程中需注意冷卻和潤滑，以延長刀具壽命并提高加工質量

  四方孔加工或多邊形孔加工一直是機械加工的疑難問題，銑削起來非常費時，拉銷又需要專機，投資大且需要二次裝夾加工！

渭柏精密機械為這類加工提供一種方孔鉆，可以用于車削中心、加工中心甚至普通機床上就能完成；由于方孔鉆本身的擺動運動，允許在盲孔或通孔腔內創建任何內多邊形形狀(方形、六邊形、環形、花鍵軸等)。

更獨到的是外多邊形如六邊形、花鍵軸外部輪廓也可以使用特殊外加工方孔鉆加工頭完成。

  意大利BM旋轉拉刀由特殊 HSS 鋼制成經過適當處理，即使是堅硬的材料也能工作。

拉刀分為七種不同尺寸的系列從帶有拉削裝置的聯軸器桿的直徑：G5，G8，G12、G12A、G16、G16L、G25。除了總目錄中列出的標準項目外，BRIGHETTI MECCANICA s能夠建立特定的數字，根據客戶要求的技術規格。重要的在拉削之前，有必要對工件進行預鉆孔比凹槽稍大（從 0.1 到 0.3 毫米。）深（1 至 5 毫米）的盲孔，以便排屑。對于相當重的拉削操作，我們建議使用加工過程中使用合適的切削油。

  多邊形孔的拉刀是一種特殊形狀的工具，一端固定在拉削頭的主軸上，而另一端具有要獲得的孔的形狀。拉刀是由特殊 HSS 鋼制成，經過適當處理，因此它們也可以用于加工硬金屬。 BRIGHETTI MECCANICA 產生七種不同刀柄的拉刀與拉刀貼合刀柄：G5、G8、G12、G12A、G16、G16L、G25。除了其目錄中的標準項目，BRIGHETTI MECCANICA 可以根據客戶的要求制造特殊零件規格。重要的在開始拉削操作之前，必須進行預拉孔在工件上鉆孔。這個預拉孔應該大一點比要加工的形狀（大 0.1 到 0.3 毫米）和一點點更深，以便排出切屑。

  BRIGHETTI MECCANICA 成立于 1972 年，是一家專業的金屬制品制造??商。BM旋轉拉刀是一種設備，由于拉刀本身的擺動運動，它允許在盲孔或通孔內創建任何多邊形形狀（方形、六邊形、梅花形、花鍵軸等）。

通過添加適配器，還可以使用相同的 BM旋轉拉刀創建外部輪廓。

  意大利BM旋轉拉刀的結構特點介紹：

可以使用同一個沖頭創建內部/外部輪廓

快速執行和易于使用，

   BM產品體系包括：

> BM沖頭

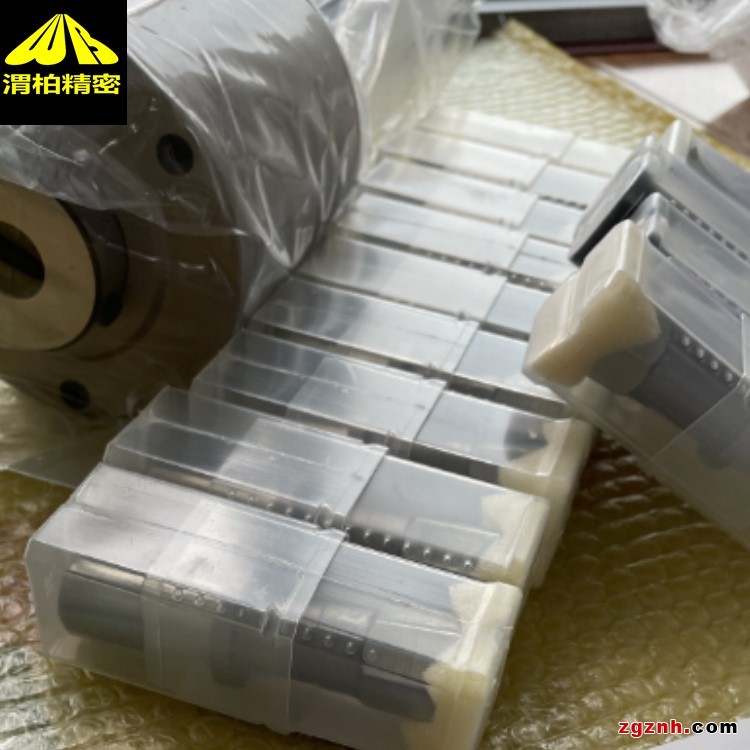

> 用于多邊形孔和表面輪廓的拉刀，由 HSS 鋼制成

> 用于 TORX® 扳手的拉刀

> 測量工具

> BT/BTA CNC 內部鍵槽拉刀

> BM變徑套

> BM拉釘

  BM旋轉拉刀由幾個元素組成，這些元素被描述為下列的。

A-刀體：

它是用回火和整流鋼建造的，里面有適合承受機械加工產生的載荷的球軸承。

B 拉刀架主軸

它安裝在身體內部并在現有的滾珠軸承上旋轉身體內部。在從身體突出的外部

有一個用于鎖定拉刀的螺釘和一個用于拉刀的螺紋孔緊固拖桿。

C 拉刀接頭座

它由門軸內的外殼組成拉刀插入的拉刀。適當?shù)爻C正，以獲得這樣的容差加工精度高

D 固定在機床上

在主軸的另一側是用于固定到主軸的柄機床，與機身一體。拉刀建好了具有不同類型的刀柄，適用范圍廣機床類：

  BM旋轉拉刀刀柄：

> 圓柱柄 C

> 莫氏錐柄CM

> ISO 刀柄 DIN 69871 / DIN 2080

> VDI 刀柄

> HSK刀柄

E 拖動條

它由一根鋼筋組成，這是擰入拉刀架主軸上的合適孔中。為了某些拉削操作，建議使用棒材拖;這樣，完美的線性圖在拉削操作過程中。另外，使用吧臺當要加工的工件需要時，它是必不可少的通過拉削獲得的圖形的方向。在一個車床加工 棒材必須插入存在的叉子中在車床本身的主軸上；在用銑刀加工的情況下或鉆時，桿被施加在工作面上的桿擋住。

3.1 拉刀 描述

沖頭 描述

以下部件構成拉削頭。

A-本體

拉削頭的主體由回火鋼制成支撐加工工作的軸承放置在機身內部拉頭。

B 拉削頭的主軸

固定拉刀的主軸放置在拉刀體內頭并打開滾珠軸承。在它的外部有一個使用的螺絲固定拉刀和螺紋孔以安裝拉桿。

C 拉刀座

它是位于拉削頭主軸內部的外殼，其中拉刀已安裝。這個外殼是正確實現和研磨的以非常地適應拉刀的刀柄。

D 與機床的連接

在與主軸相對的拉頭主體的另一側

有與機床的連接。拉削頭是

提供多種連接方式，以便安裝在

廣泛的機床：

> 圓柱連接

> 莫氏錐度連接

> ISO DIN 69871 / DIN 2080 連接

> VDI 連接

> HSK連接

E 拉桿

它是與拉削頭一起提供的小鋼筋，用于安裝在拉削主軸上的特殊螺紋孔中頭。它的目的是避免加工扭曲形狀和它保證了工件中形狀的特定方向。如果使用的機器是車床，拉桿必須固定在車叉上車床本身的主軸，而如果使用的機器是銑床或鉆頭，拉桿必須固定在固定在工作臺上的桿上。
